在数字集成电路设计中，组合逻辑电路扮演着核心角色，其中译码器和编码器是两种至关重要的基本组件。它们不仅在理论层面构建了数字系统的基石，更在各类实际应用，如数据选择、地址分配、优先级控制等方面发挥着不可替代的作用。本文将以CSDN博客的技术分享风格，深入探讨译码器与编码器的原理与应用，并以此为基础，详细阐述如何设计一个经典的1位全减器。

一、译码器原理与应用

译码器的核心功能是“翻译”或“激活”。它将一组二进制输入码（如地址信号）转换成一个特定的输出信号，该输出信号在众多输出线中，只有一条被激活（通常为低电平有效或高电平有效）。

1. 基本原理
一个n位的二进制译码器有n个输入端和2^n个输出端。对于任何一组有效的输入组合，只有一个对应的输出端有效，其余输出端均处于无效状态。例如，一个2线-4线译码器（如74LS139），当输入A1A0为“00”时，输出Y0有效；输入为“01”时，Y1有效，依此类推。

2. 典型应用
地址译码：在存储器系统（如RAM、ROM）或微处理器接口中，译码器用于将CPU发出的地址总线信号转换为对应存储单元或外设的片选信号。
指令译码：CPU的控制单元利用译码器解析操作码，产生执行指令所需的控制信号序列。
数码管显示驱动：将BCD码（二进制编码的十进制数）译码为驱动七段数码管各段亮灭的信号。
实现逻辑函数：由于译码器的每个输出端对应一个最小项，配合门电路（如与非门）可以方便地实现任意组合逻辑函数。

二、编码器原理与应用

编码器的功能与译码器相反，它执行的是“编码”操作，即将多个输入信号（通常假设只有一个或少数几个有效）转换为一组二进制代码输出。

1. 基本原理
常见的有普通编码器和优先编码器。普通编码器（如8线-3线编码器）要求任何时刻只能有一个输入有效，否则输出会混乱。优先编码器（如74LS148）则解决了这个问题，它为所有输入信号设定了优先级（通常高位优先），当多个输入同时有效时，只对优先级最高的输入进行编码。

2. 典型应用
键盘编码：计算机键盘内部使用优先编码器，将多个按键的按压信号转换为对应的ASCII码或扫描码。
中断请求管理：在微处理器系统中，多个外设可能同时发出中断请求，优先编码器可以识别优先级最高的中断源，并将其编码供CPU处理。
* 数据压缩与转换：将特定状态或事件编码为更紧凑的二进制形式进行传输或存储。

三、基于译码器实现1位全减器设计

全减器是执行带借位输入的二进制减法运算的基本单元。它有三个输入：被减数A、减数B、来自低位的借位输入Cin；有两个输出：差D、向高位的借位输出Cout。其真值表如下：

| A | B | Cin | D | Cout |
|---|---|------|---|-------|
| 0 | 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | 1 | 1 |
| 0 | 1 | 0 | 1 | 1 |
| 0 | 1 | 1 | 0 | 1 |
| 1 | 0 | 0 | 1 | 0 |
| 1 | 0 | 1 | 0 | 0 |
| 1 | 1 | 0 | 0 | 0 |
| 1 | 1 | 1 | 1 | 1 |

设计步骤：
1. 逻辑抽象：根据真值表，我们可以写出输出D和C_out的标准与或表达式（最小项之和）：
* D = Σm(1,2,4,7)

• C_out = Σm(1,2,3,7)

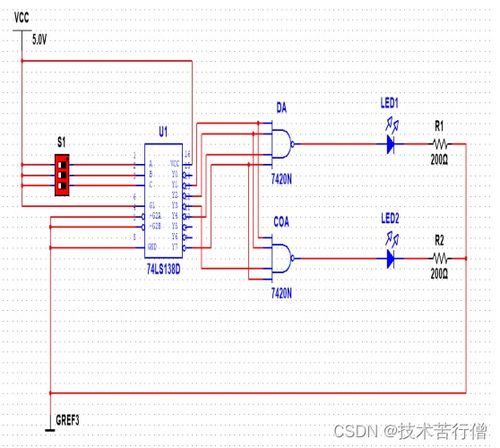

1. 器件选择：选择一个3线-8线译码器（例如74LS138）。它的8个输出（Y0~Y7，假设低电平有效）分别对应输入组合A,B,C_in的8个最小项（m0~m7）。
2. 电路实现：

• 将全减器的三个输入A, B, C_in分别连接到译码器的三个地址输入端（如A2, A1, A0）。

• 根据逻辑表达式，差D是m1, m2, m4, m7的逻辑和。由于译码器输出低电平有效，因此需要使用一个4输入与非门。将译码器的输出Y1, Y2, Y4, Y7连接到与非门的输入端，与非门的输出即为差D（D = (Y1'·Y2'·Y4'·Y7')'，其中'表示非）。

• 同理，借位Cout是m1, m2, m3, m7的逻辑和。将译码器的输出Y1, Y2, Y3, Y7连接到另一个4输入与非门的输入端，其输出即为Cout。

电路优势：这种基于译码器的实现方法思路清晰，无需进行复杂的逻辑化简，特别适合用标准中规模集成电路（MSI）快速搭建逻辑功能，体现了模块化设计的便捷性。对于追求芯片面积和功耗优化的全定制集成电路（ASIC）设计，直接使用化简后的门级网表（如用异或门、与或非门实现）可能效率更高。

###

译码器与编码器作为数字世界的“翻译官”，是连接不同数据表示形式的桥梁。通过对它们原理的深刻理解，我们不仅可以将其应用于各种系统级设计，还能灵活运用它们作为“逻辑发生器”来构建更复杂的电路，如本文演示的全减器。在集成电路设计实践中，掌握这些基本模块的灵活运用，是迈向更高层次系统设计的关键一步。希望这篇分享能为你的学习与实践带来启发。欢迎在评论区交流探讨！
